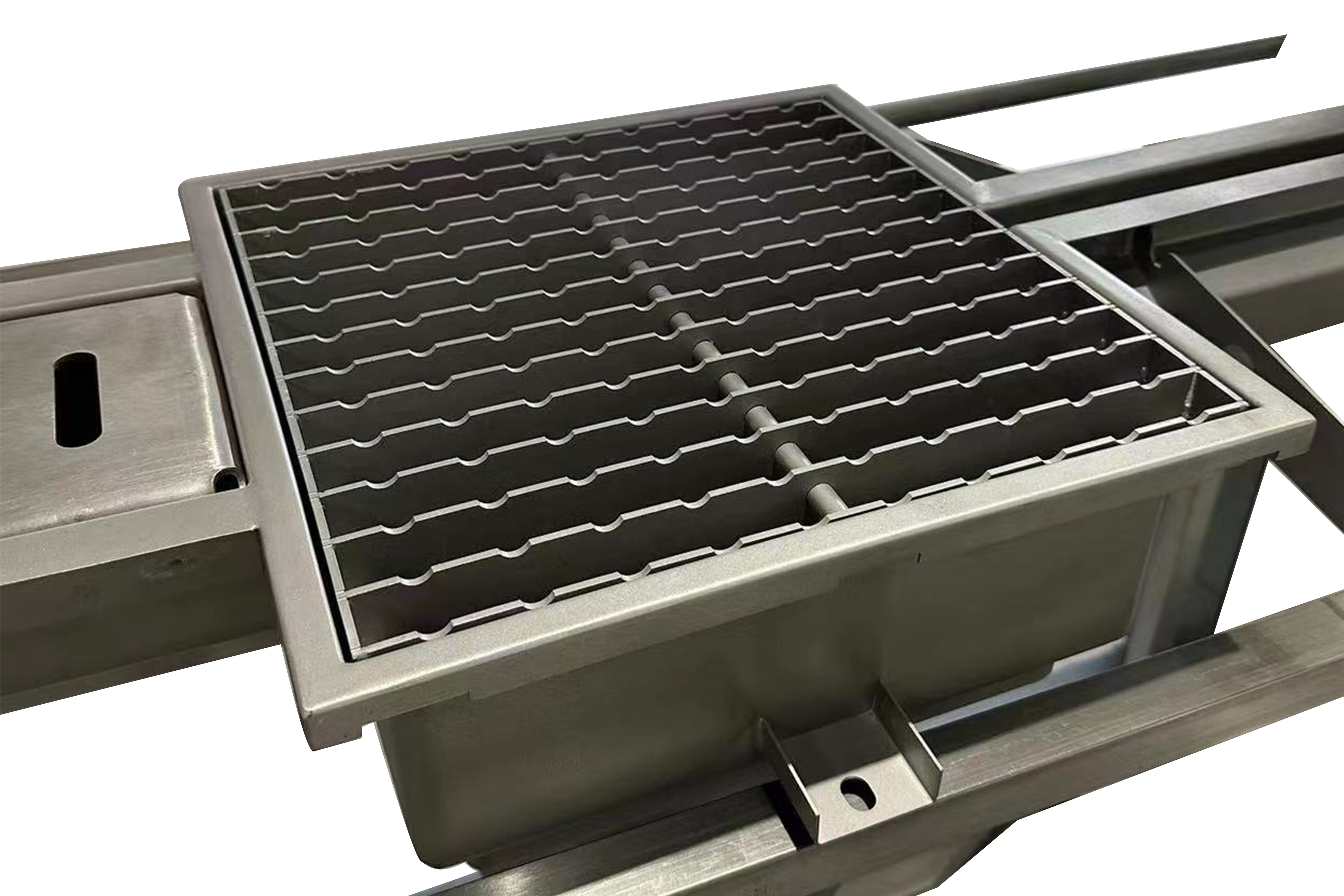

一、地沟技术说明

1.地沟整体 304 不锈钢板折弯制作;

2.单独开设圆刀和对应底模，圆角半径 18，两侧圆角角度 110°，底部圆角 140° 3.大 v 字型地沟，两侧斜面更利于水的排放，减少立壁存水，减少水着污染面，底圆弧结构，无卫生死角，易清洁;

4.地沟自带坡度，根据客户要求定制不同的坡度。

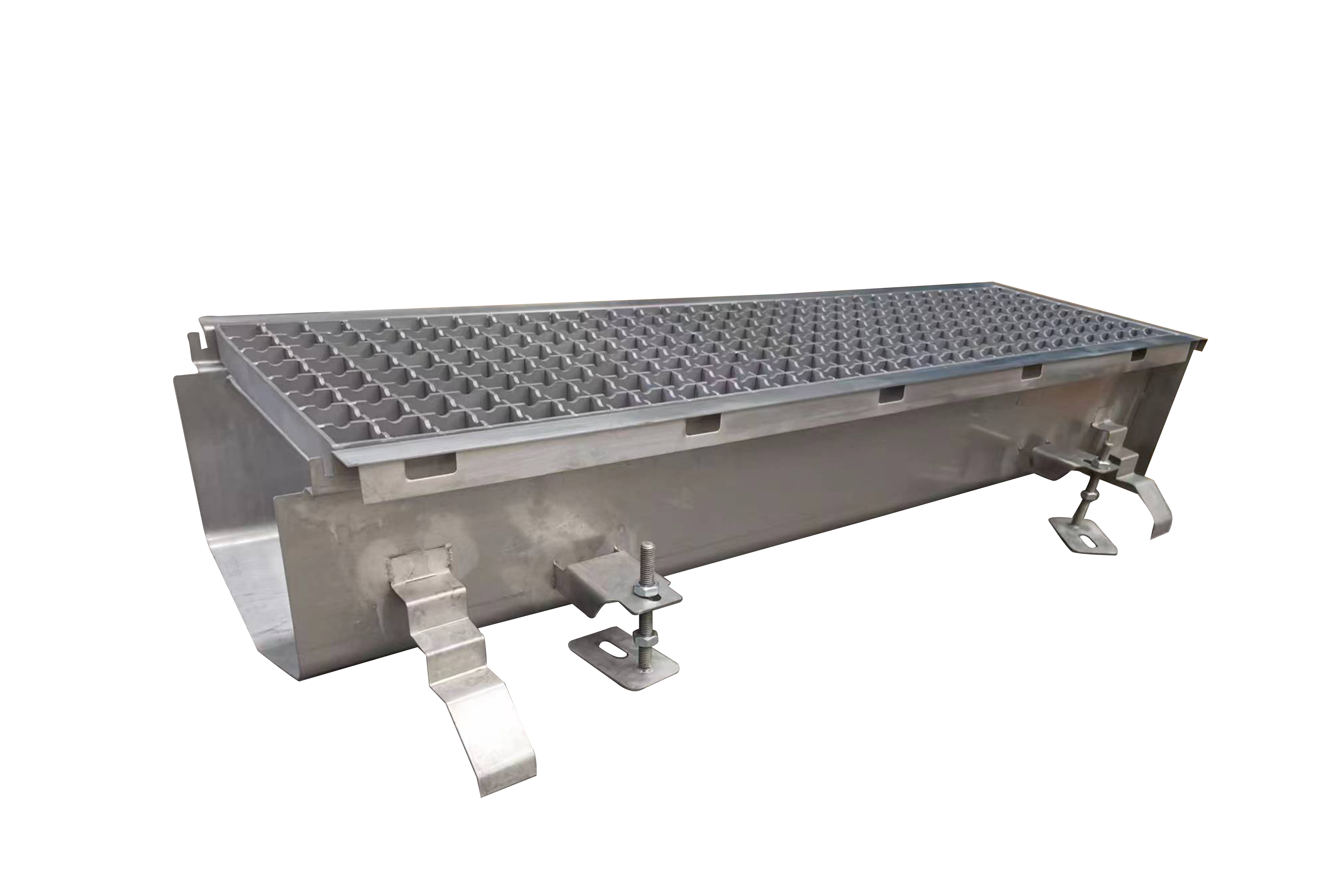

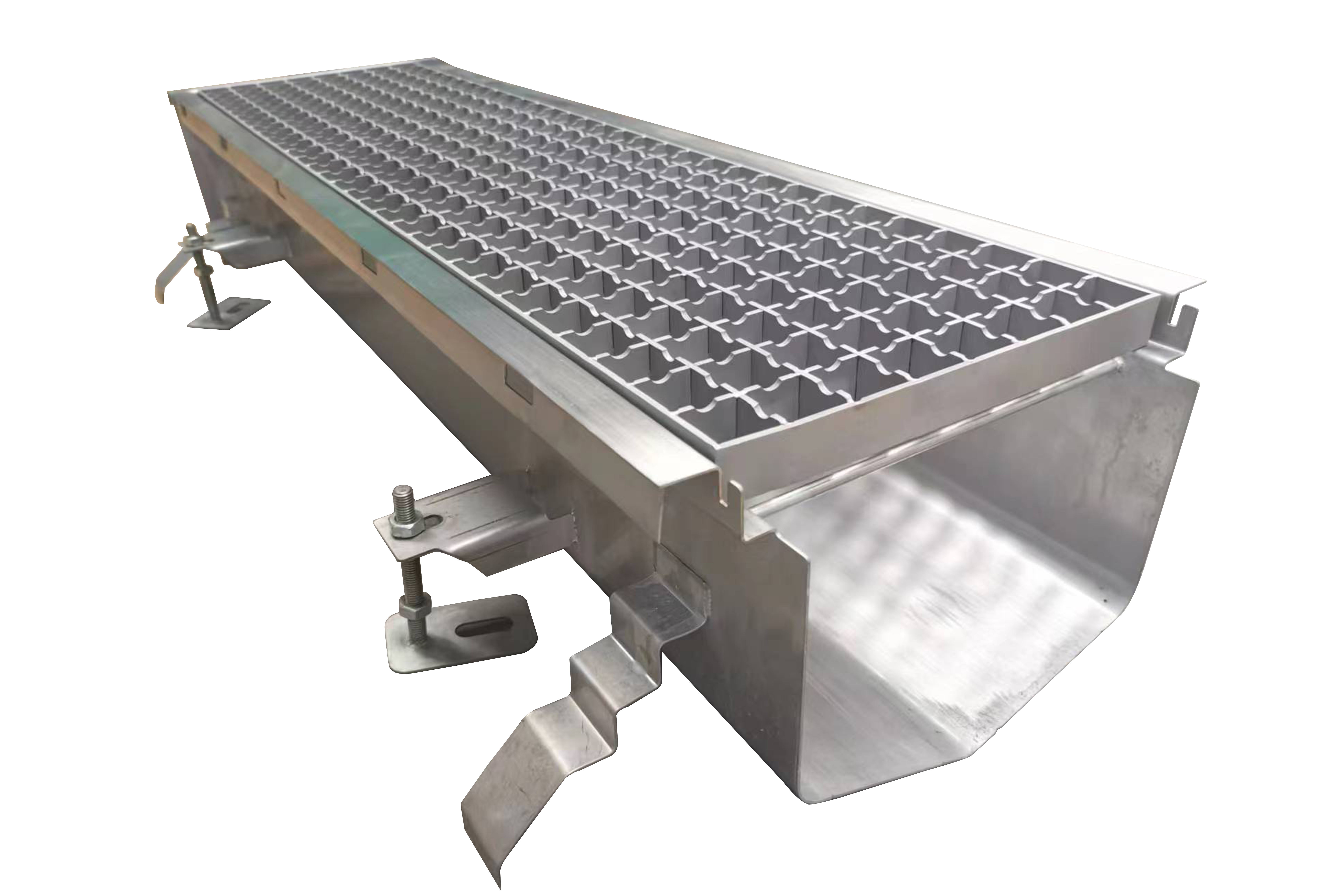

5.地沟安装带拉筋和可调基脚，便于找平和安装

6、灌浆时，为保证混凝土与地沟充分贴合，采用板与激光板焊接下翻加强沿，与地沟上水平面形成 90°直角，避免了折弯时产生的轻微圆弧角，所以在地坪浇灌时与不锈钢地沟衔接时不会产生卫生死角。

7、激光切割在下翻沿开设设 15*15mm 的换气孔，方便混凝土流入地沟下翻沿内部。每间隔 200mm 开设一个。

一是起到灌浆时封闭空间里的空气可以出来，使灌浆更充实、地沟牢固度更强，承重力更大；二是形成一个扒角，使地沟与混凝土不会分裂，牢固度更高。

二、地漏技术说明

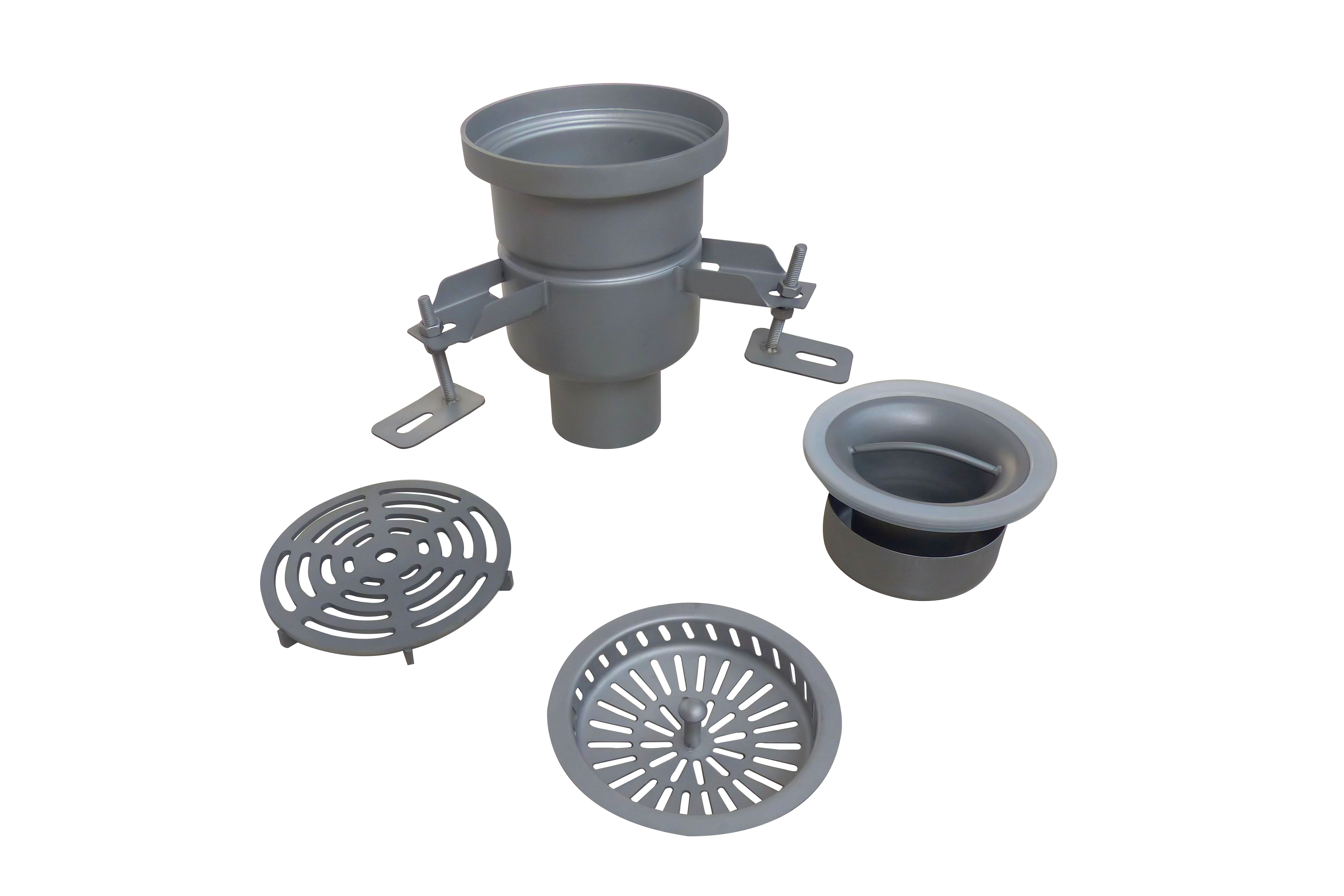

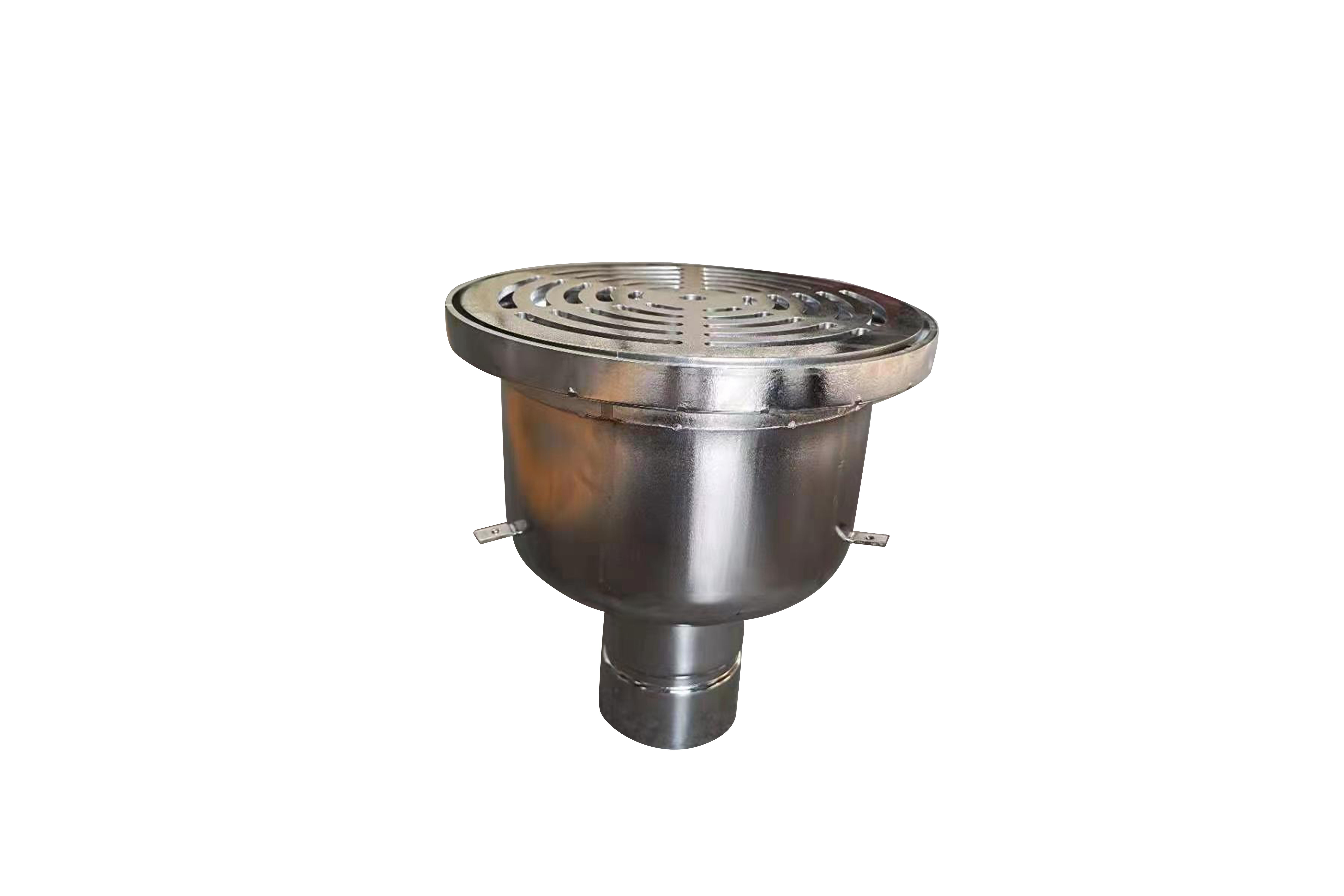

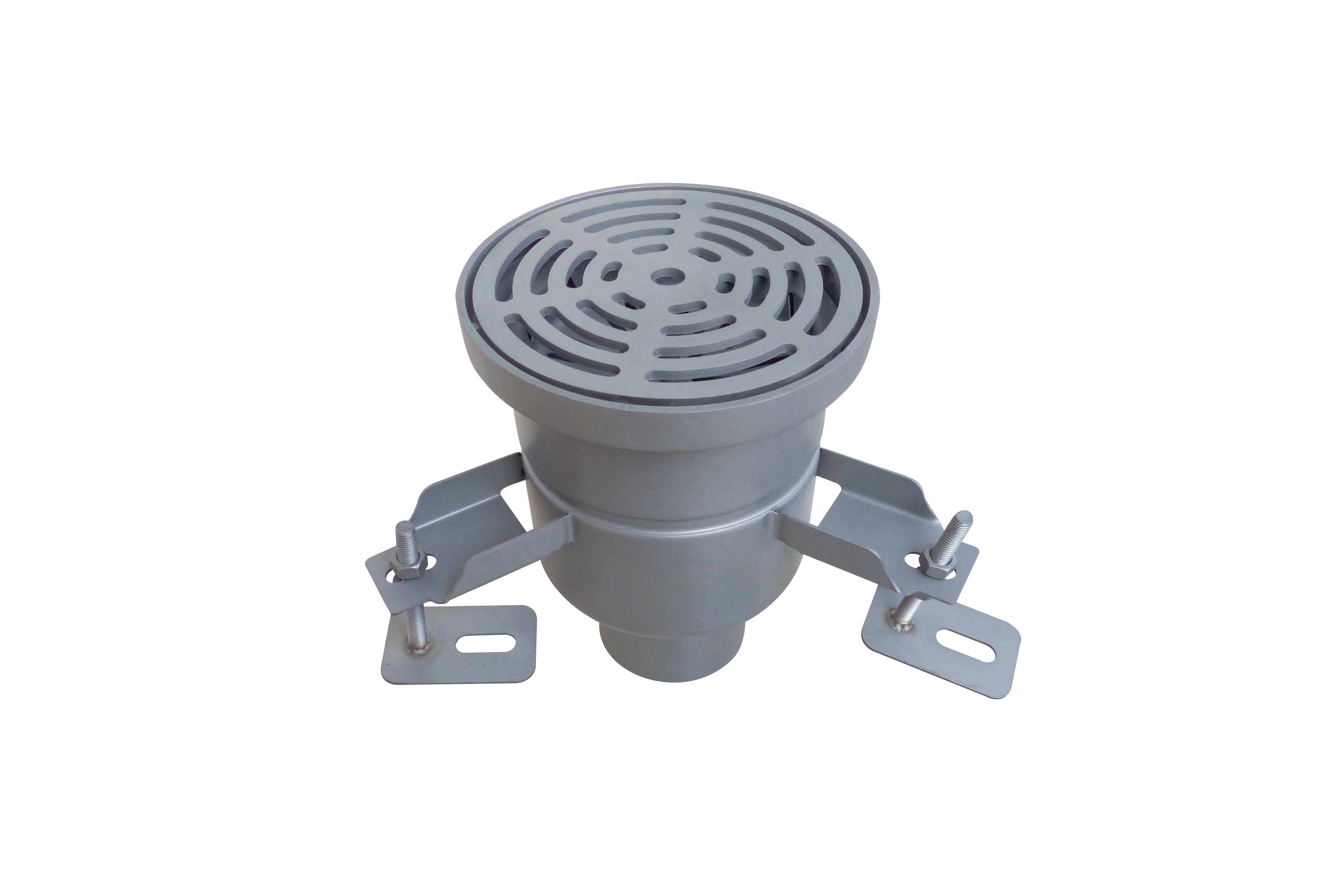

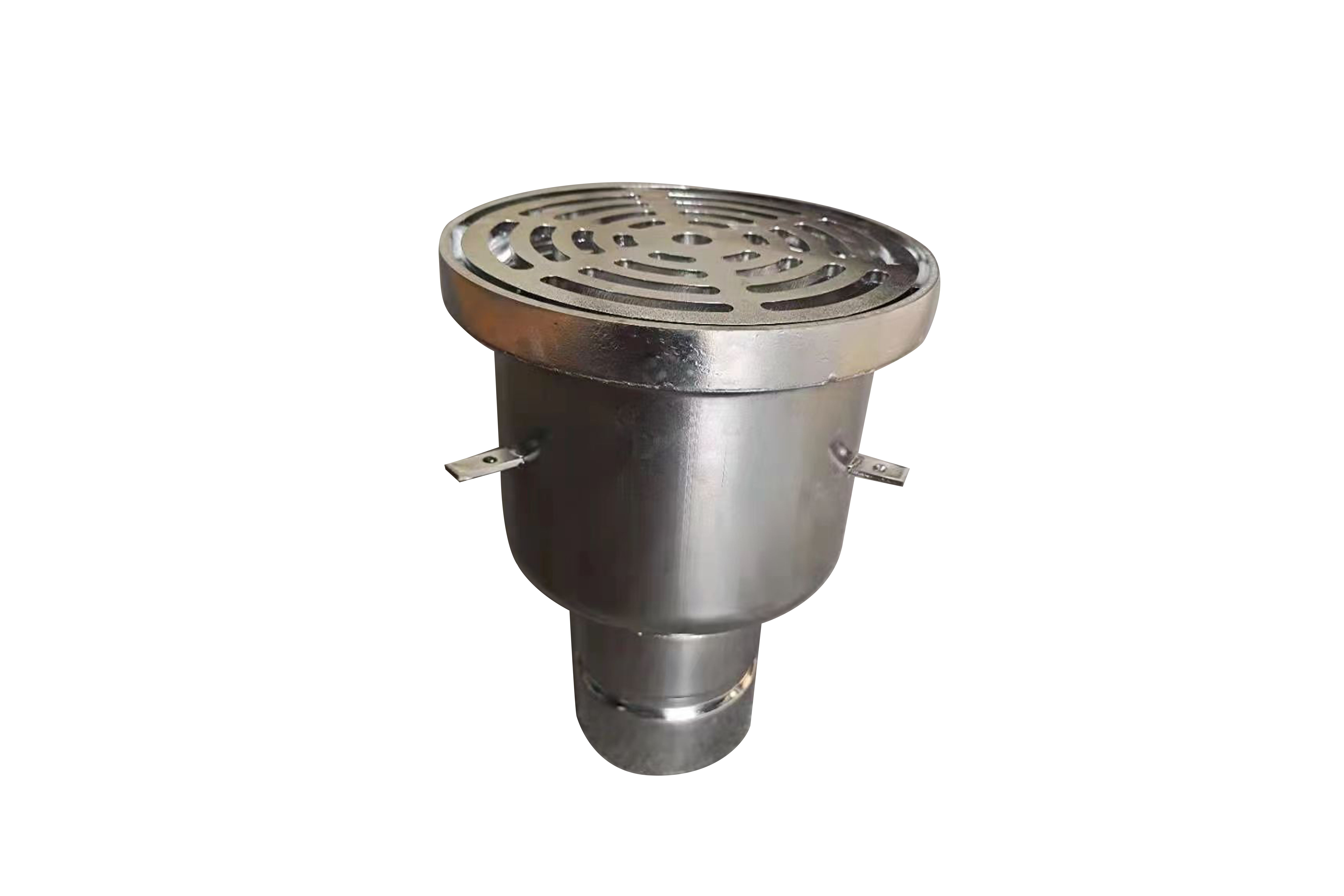

1、地漏分为三层过滤，拥有 5cm 水封，且水封采用公司专利产品，钟罩向上式防臭装置，符合欧盟标准。

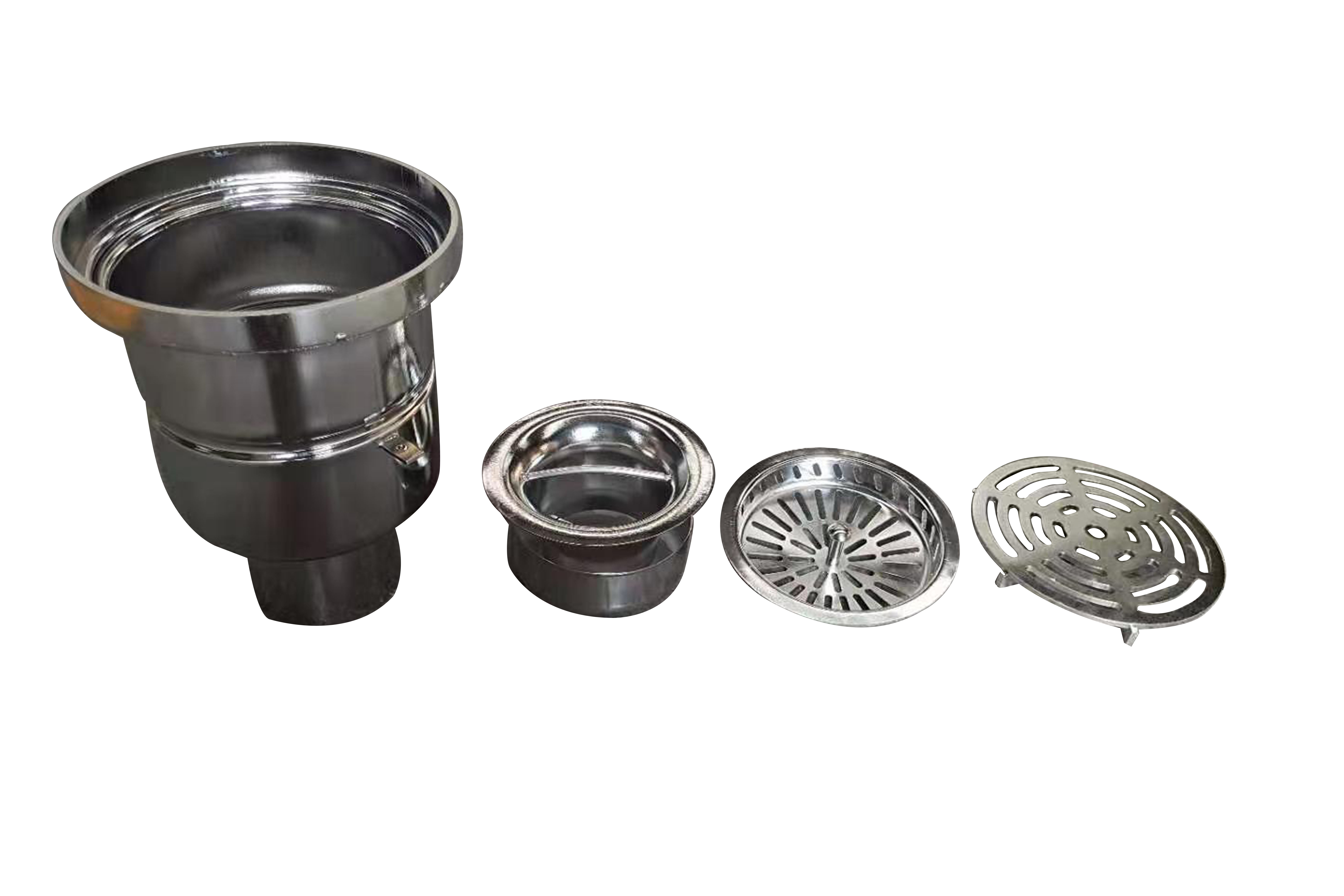

利用水封防臭防鼠防虫，底部封头全部为圆弧状，无任何卫生死角。可拆卸式防臭芯，（防臭芯配有食品级硅胶垫圈）清洗地漏卫生时，只需拔出防臭芯，毛发、细小颗粒全部随水流走。

2、此方案施工依据立板带透气孔灌浆充实，硬固牢固，如图片所示

3、两侧底部加固 L 型 2.0mm 厚加强筋，免灌浆时压力过大造成变形。
